工程概况：

庄凌控股（集团），成立于2010年3月，是一家集公关传播、品牌顾问、新媒体营销推广、移动互联广告投放于一体的，包含若干子公司、跨地域的传媒集团。集团总部位于北京，在上海、广州、长沙等国内主要城市设有分支机构。

庄凌主要创始合伙人来自《财经》、《21世纪经济报道》、《南方周末》、《东方早报》等中国极具影响力的媒体。

庄凌控股酒仙桥办公区域长120米，宽14米，高4米左右。综合布线的管槽路由已安装到位，无线点位以及综合不行已完成。传输的信号主要为语言、网络数据。每个信息点的要求为实现语言、网络数据的交换，无线设备要求覆盖要求区域以及负载规定人数。

设计范围及分工：

1、 本设计包含网络及语音部分的施工设计指导。

2、 设定中心机房的位置及安装路由。

3、 机房内部规划及后期维护

需求分析：

1、 办公区的信息点位设置约300个点位

2、 休息区域及会客区域无线网络信息点5个

3、 办公区域无线网络信息点位13个，共计320个。

环境规范：

  稳定的网络环境是日常工作得以顺利愉悦经行的基础保障，本项目使用出口—核心—汇聚的三层网络结构。为其网络的正常运行提供以合理化支持。对企业未来环境的规范是极具必要的。机房要在无尘、无静电、恒温的情况下运行负责会造成硬件设备的损坏。

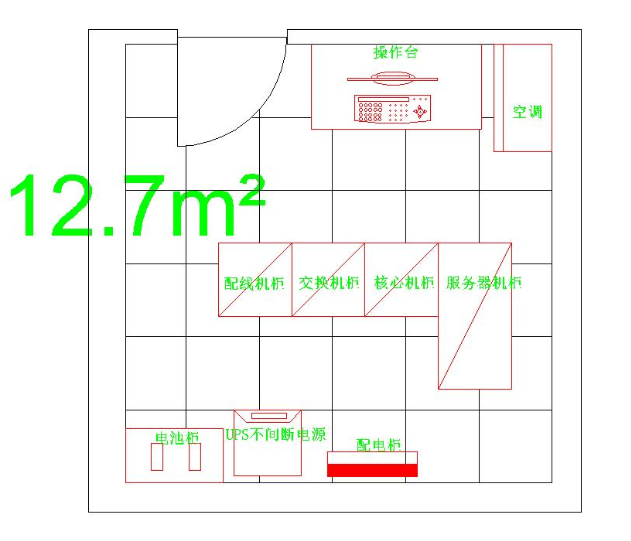

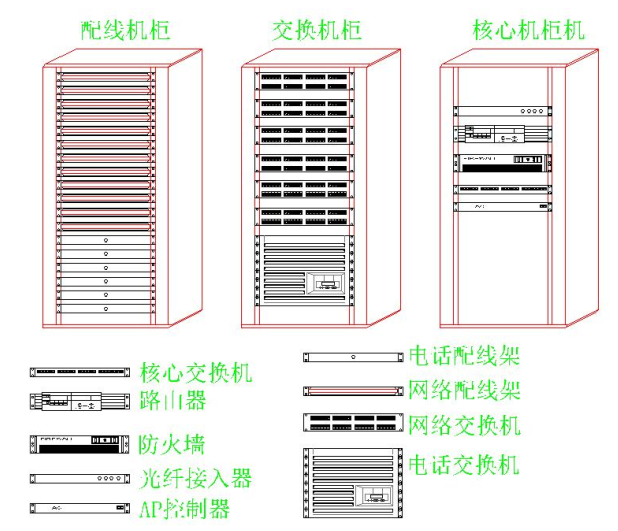

 机房中有四个机柜，分别为配线机柜、交换机柜、核心机柜和服务器机柜。

系统设计：

1、 语音及数据的插座模块、水平线缆均采用超五类及以上产品。

2、 面板采用86墙型面板。

3、 管理间语音水平子系统配线架采用110型交叉连接配线架，数据水平子系统配线架选择超五类24口模块式配线架。语音垂直子系统配线架采用110型交叉连接配线架，数据垂直子系统采用超五类24口配线架。

4、 语音总配线架采用交叉连接配线架（110型配线架），连接来自各语言管理间的垂直干缆。并预留足够端子用于连接来自程控交换机配线架的语音线缆。数据总配线架采用超五类24口配线架用于连接各个区域的线缆，采用42U 19in落地式机柜安装。

工作区子系统：

本工程的工作区按照信息点进行划分，两个信息点为一个标准工作区，信息端口底盒均安装在离地30mm处。

水平子系统：

数据及语言的信息点的水平数据线采用安普室内超五类非屏蔽网线。

管理间主要设备选型：

1、 OA办公服务器  用于公司办公OA平台的系统登录

2、 U8 IBM财务服务器  用于公司财务软件的运行

3、 企业出口路由 华为AR2220-S

华为AR2220-S采用嵌入式硬件加密、支持语音的数字信号处理器(DSP)插槽，支持防火墙、呼叫处理、语音信箱以及应用程序服务，覆盖业界最广泛的有线和无线连接模式，如E1/T1、xDSL、CPOS、3G等。4、 行为管理Hillstone防火墙 SG6000-M3180防火墙

SG-6000是Hillstone山石网科公司全新推出的新一代多核安全网关系列产品。其基于角色、深度应用的多核Plus®G2安全架构突破了传统防火墙只能基于IP和端口的防范限制。处理器模块化设计可以提升整体处理能力突破传统UTM在开启病毒防护或IPS等功能所带来的性能下降的局限。SG-6000-M2105/M3100/M3108处理能力高达600Mbps-2Gbps广泛适用于企业分支、中小企业等机构可部署在网络的主要结点及Internet出口为网络提供基于角色、深度应用安全的访问控制以及IPSec/SSLVPN、应用带宽管理、病毒过滤、入侵防护、网页访问控制、上网行为管理等安全服务。

5、 汇聚三层交换机 华三S5800-32C交换机

应用类型:万兆以太网交换机 传输速(Mbps):10/100/1000/10000Mbps 固定端口数:24 模块化插槽数:5。
